Надежность любой электронной системы или электрической цепи напрямую зависит от качества соединений. Клеммы, являющиеся ключевыми точками контакта, при неправильной установке могут стать причиной множества проблем: от нестабильной работы оборудования и потери сигнала до перегрева, возгорания и полного выхода из строя дорогостоящих компонентов. Многие монтажники, особенно начинающие, недооценивают важность этого, казалось бы, простого этапа, что приводит к тиражированию одних и тех же ошибок. Понимание и предотвращение этих недочетов — залог безопасности, долговечности и корректной работы всей системы.
Неправильный выбор типа и размера клеммы
Одна из самых распространенных и критичных ошибок — несоответствие клеммы задачам. Использование клеммы, не рассчитанной на рабочий ток цепи, неминуемо приведет к ее перегреву. Пластиковый корпус может расплавиться, а металлическая часть — деформироваться, что ослабит контакт и усугубит проблему. Не менее важен и механический аспект. Например, попытка зажать многожильный провод в клемме, предназначенной только для одножильного, не позволит создать равномерный и плотный контакт по всей площади. Отдельные тонкие жилки могут быть переломаны или не зажаты должным образом, что резко увеличивает сопротивление в точке соединения. Прежде чем клеммы купить, необходимо тщательно изучить три параметра: номинальный ток и напряжение, тип и сечение подключаемого провода, а также тип самого соединительного элемента (винтовая клеммная колодка, пружинный зажим, ножевая клемма и т.д.).
Некачественная подготовка провода
Экономия времени на подготовке провода почти всегда выливается в серьезные проблемы в будущем. Главные грехи в этом процессе:
- Неправильная зачистка: Слишком короткая зачистка изоляции приводит к тому, что проводник не доходит до контактной зоны, а слишком длинная создает риск короткого замыкания. Использование неподходящего инструмента (ножа, бокорезов) часто приводит к надлому и повреждению токопроводящих жил, особенно в многожильных проводах, что резко снижает их механическую прочность и проводимость.
- Игнорирование оконцевания многожильных проводов. Прямая заделка многожильного провода под винтовой зажим — грубая ошибка. При затяжке винта жилы расползаются, контакт получается неполным и неравномерным. Для такого типа проводов обязательно использование кабельных наконечников (гильз), которые обжимаются специальным инструментом. Это обеспечивает надежный, монолитный контакт по всей площади и предотвращает обрыв жил.
Некорректный монтаж и затяжка
Даже с правильно подобранной и подготовленной клеммой можно допустить фатальные ошибки на этапе монтажа.
- Недостаточная или чрезмерная затяжка. Слабо затянутый винт не обеспечивает необходимого давления, что приводит к высокому переходному сопротивлению, искрению и нагреву. Чрезмерное усилие при затяжке может сорвать резьбу в пластиковой колодке, деформировать провод или сам клеммник, что также ухудшит контакт или выведет его из строя. Для критичных соединений рекомендуется использовать динамометрический ключ, позволяющий соблюсти момент затяжки, указанный производителем.
- Загрязнение контактной поверхности. Попадание на контактные поверхности окислов, грязи, смазки или остатков изоляции drastically увеличивает сопротивление. Перед монтажом контактные площадки и жилы проводов (особенно алюминиевых) следует зачистить мелкозернистой наждачной бумагой и обработать специальной токопроводящей смазкой, которая предотвращает окисление в будущем.
Игнорирование механической защиты и условий эксплуатации

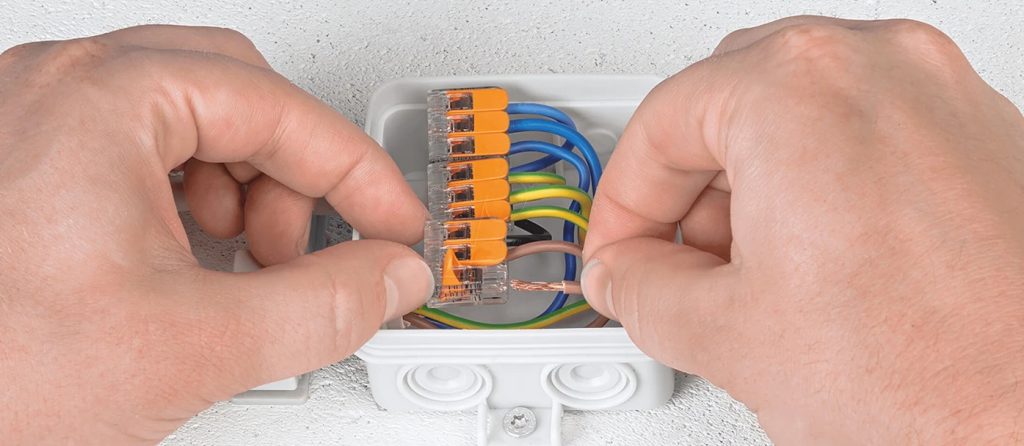

После создания идеального электрического контакта о нем нужно позаботиться физически. Отсутствие механической защиты места соединения — распространенное упущение. Клеммные колодки должны быть размещены в монтажных коробках, шкафах или закрыты защитными кожухами, чтобы исключить случайное прикосновение, механическое повреждение или короткое замыкание. Кроме того, необходимо учитывать среду, в которой будет работать соединение. В условиях повышенной вибрации (например, в автомобиле или на промышленном оборудовании) винтовые соединения имеют свойство самооткручиваться. В таких случаях обязательна установка дополнительных стопорных шайб или использование пружинных (самозажимных) клемм. Для влажных помещений требуются клеммы с соответствующей степенью влагозащиты (IP).
Непонимание природы подключаемой нагрузки
Эта ошибка относится к более системному уровню проектирования. Характер нагрузки определяет специфические требования к клеммным соединениям. Например, подключение мощной импульсной нагрузки, такой как электродвигатель или соленоид, создает большие пусковые токи, которые могут в несколько раз превышать номинальные. Клемма должна быть рассчитана на такие броски. Особые требования предъявляются к силовым цепям, где используются блоки питания лабораторные, способные выдавать значительный ток. Здесь малейшее увеличение переходного сопротивления в клемме приведет к ее интенсивному нагреву и потенциальному возгоранию. Для таких применений критически важны клеммы с большей, чем расчетная, токовой нагрузкой, выполненные из высококачественных материалов и затянутые с регламентированным моментом силы.
Чтобы избежать этих ошибок, необходим системный подход: от грамотного выбора компонентов и инструментов до тщательного соблюдения технологии монтажа и последующего контроля. Помните, что надежное клеммное соединение — это не просто «скрутка проводов», это инженерная задача, от решения которой зависит безопасность и бесперебойность работы всей системы. Регулярный профилактический осмотр и подтяжка соединений должны стать обязательной практикой для любого специалиста.
